阀门

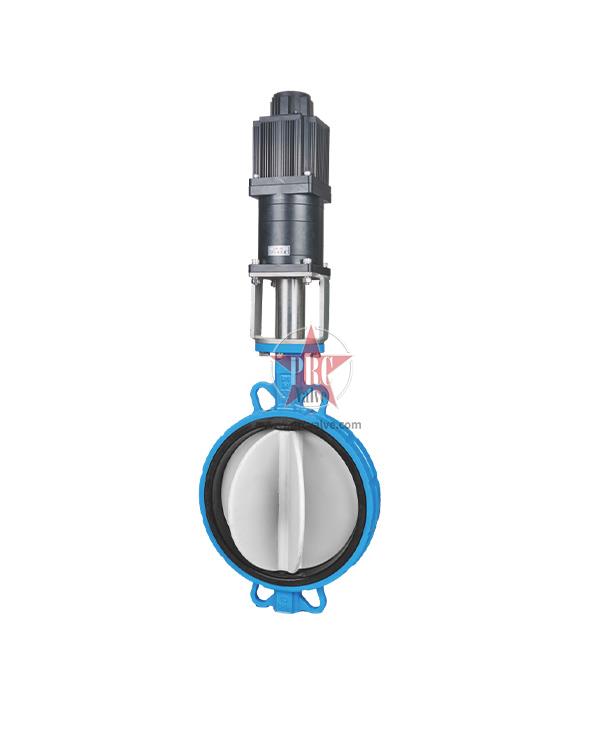

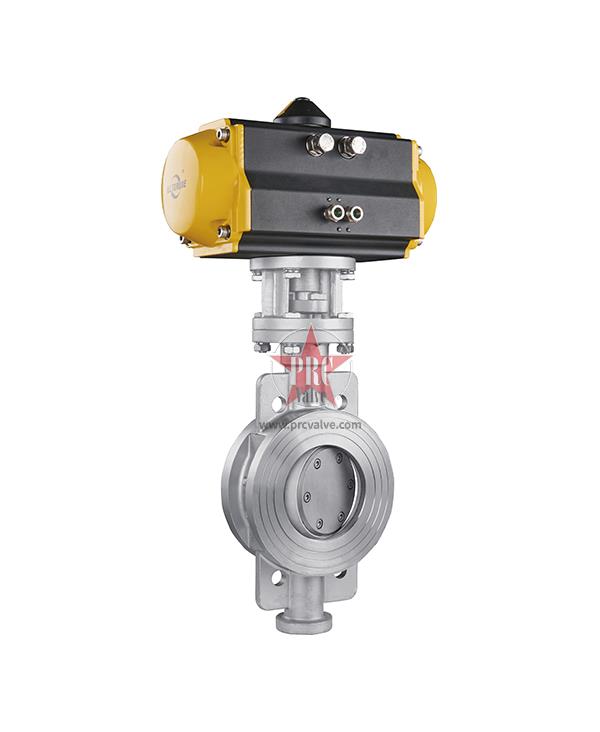

衬氟蝶阀

关闭
  • 尺寸:DN40~1800
    压力:PN6~16
    材质:灰铸铁、碳钢、不锈钢
    标准:GB/T 12238、API609
    连接方式:法兰

  • 蝶阀是随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体积小重量轻、结构简单等优点,与同参数闸阀比较,平均减累重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等等,转矩相反,因此启闭力矩较小。

    1. 其基本类型有两种,法兰式和对夹式(中线)全衬里型对夹式蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中蝶阀阀杆与蝶板(锻)为一体,表面均匀包裹一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性忖垫阀座,完全达到介质的零泄漏。

    2. 由上述型号扩展而成的法兰式和对夹式半衬里蝶阀,其内件蝶板和阀杆不衬,采用耐蚀不锈钢材料;而阀体采用全衬工艺。这种结构称为半衬里蝶阀。

    结构特点

    1. 中线蝶阀为整个蝶板与蝶座在360°圆周内同心(中线), 具有双向密封功能,压力、流量可自由调节;

    2. 四级加载弹性密封,绝对保证了阀门内、外的零泄漏;

    A. 轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;

    B. 轴头端面采用弹性O型圈和轴肩处钢性垫圈、弹性橡胶垫组合;

    C. 轴的径向采用O型圈与金属垫的组合;

    D. 阀座镶在有弹性的阀体槽内;

    3. 采用可调弹性弹子定位,定位准确,结构简单。
