三偏心高平台旋钮压盖球阀

瓯明阀门集团有限公司

下一个视频

高平台旋钮压盖球阀

浏览次数:108

返回

视频简介

本高性能不锈钢球阀,主要优点:


一、多道阀杆密封结构,降低泄漏风险。
二、分离填料抱轴作用,降低填料磨损速度,提高使用寿命。
三、可快速便捷的在线调整填料密封,调整后填料受力均匀可靠。

四、防坠球结构、提高防火结构的可靠性。

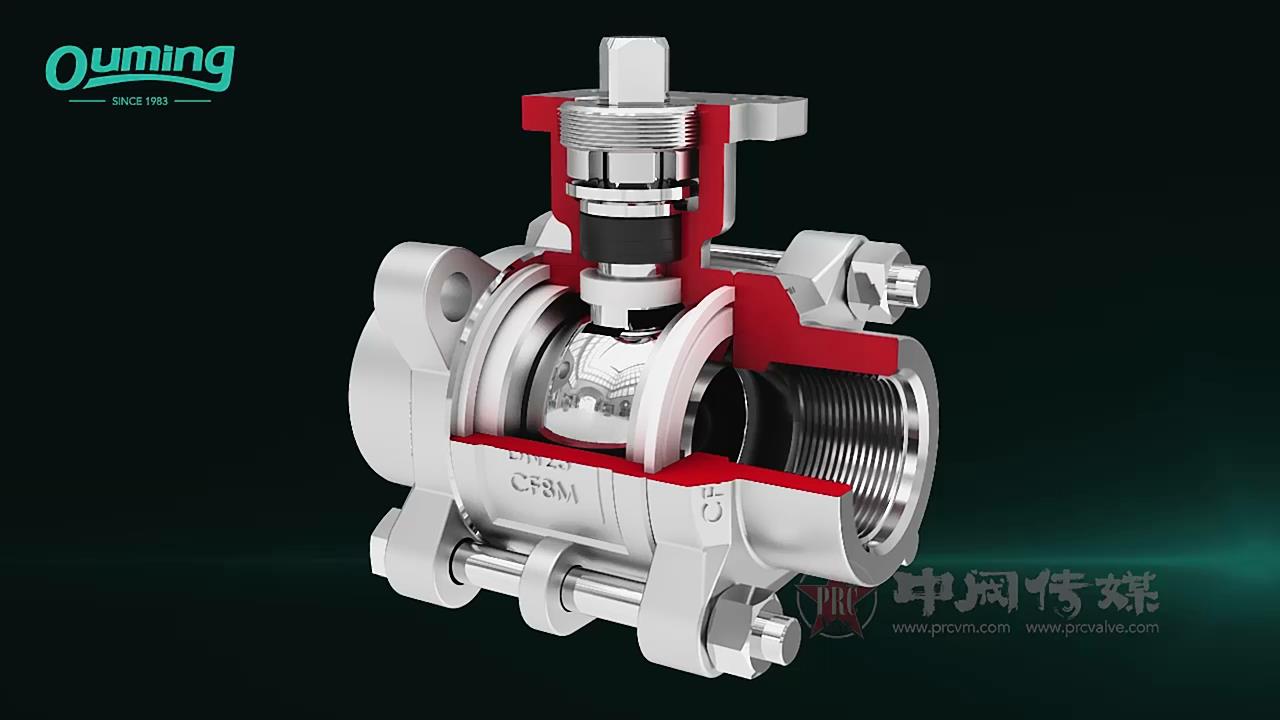

该系列球阀具有以下结构特点:


1 阀杆多道密封设计:阀杆采用填料、O型圈、蓄能密封圈共三道密封结构,最大程度保证了阀杆处的密封性能。其中蓄能密封圈能保证在苛刻的工况下使用。
2 阀杆双端抱轴防侧倾设计:阀杆底部配合面采用大锥度设计的PEEK材质,充当减磨及锥面推力轴承作用,来固定阀杆下端,阀杆头部采用旋钮压盖内的无油轴承,来固定阀杆上端,从而形成两端定心的可靠抱轴结构,进而把填料的抱轴功能分离出来,完全以密封性能与寿命最优化为主,同时可确保阀杆在侧向力的作用下,密封性能可靠。
3 在线调整填料设计:平台处设置开齿填料旋钮压盖与平台通过螺纹连接,若填料泄漏可通过平台颈部视窗,在开齿处插入内六角板手,旋转压盖来压紧填料,操作快速便捷,同时填料受力均匀。
4:防火结构设计:腔体底部具有托球筋,当发生火灾时,非金属阀座熔化失效,托球筋防止球体下坠,使球体与通径同心,此时在介质推力作用力下,金属阀座与球体能形成更好的金属硬密封效果,从而最大程度减小阀门的内漏。
【查看详细】
