HXY系列拨叉气动执行器

浏览次数:157

返回

视频简介

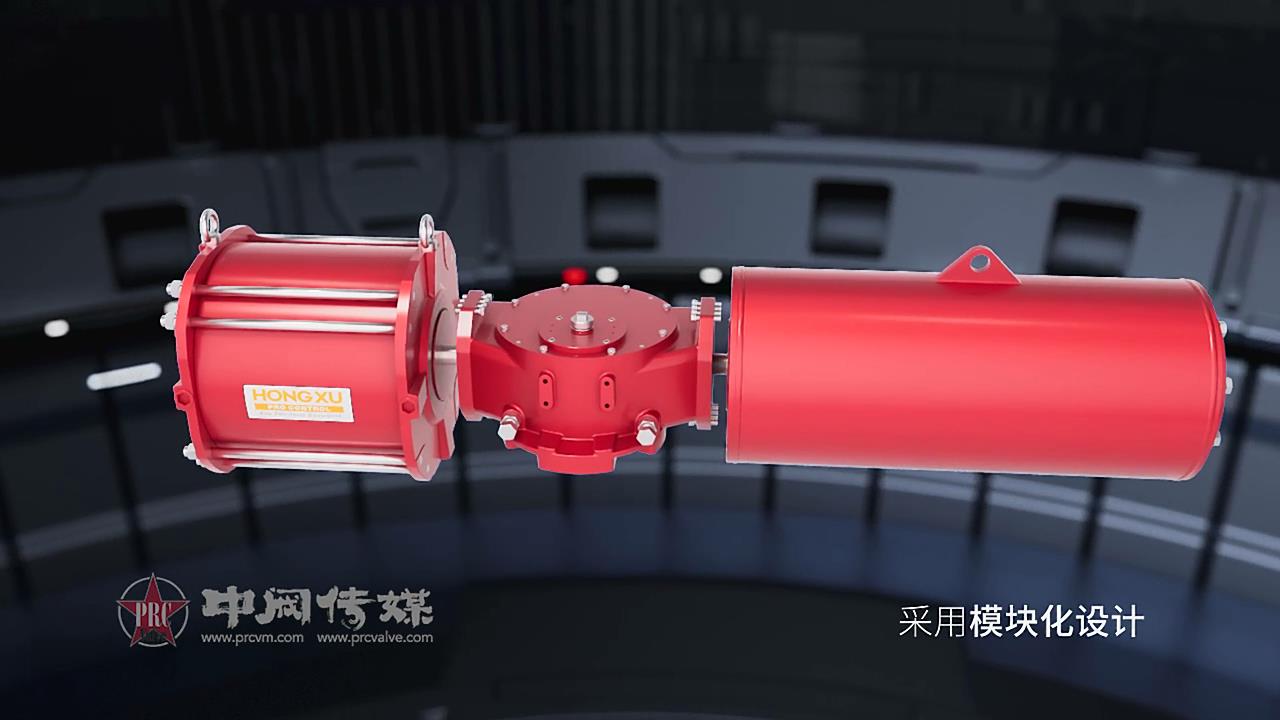

      HXY系列拨叉气动执行器由爱乐石油设备有限公司自主研发。采用模块化设计,通过三维软件实体建模,运用ANSY软件对核心零部件有限元分析。产品结构紧凑。


产品特性
HXY系列执行器采用模块化设计,每种箱体均可选用不同气缸及弹簧来满足扭矩要求,并且有多种手动形式可供选择。箱体、箱盖等连接处均装有O型圈,防止外界水分进入执行机构。活塞杆、导杆等零部件处均采用自润滑轴承,具有优秀的耐磨性,延长滑动部件的使用寿命。活塞上安装2个酚醛夹布纤维+树脂导向环,避免活塞外侧偏移和气缸内表面划伤,确保运行平稳,活塞杆,活塞等运动部件均采用X型密封圈,密封性能优越,耐磨性强。弹簧部件弹簧座均装有4个尼龙导向板配合缸筒内壁研磨工艺对弹簧全行程导向,大大避免弹簧与缸壁接触风险。执行器装有限位螺栓,双行程限位±5°调节。
执行机构气缸内表面喷涂特氟龙增加防腐性和润滑性,外表面喷涂多层防护涂层,满足各种工况环境要求,可根据客户要求变换不同颜色,执行器顶部采用NUMAR标准连接尺寸便于限位开关和定位器的安装,同时与阀门连接符合ISO5211标准
气动操作:3~6bar
环境温度:标准型 -20~80℃  高温型 ~10℃~150℃  低温型 ~40℃~80℃
1.防水保护强   2.NUMAR标准连接  3.ISO5211连接尺寸   4.安全弹簧模块  5.限位螺栓双行程限位   6.模块化设计  7.防腐蚀性能优异
