从动作逻辑到工艺适配，解读气动调节阀设计要点

在工业自动化控制系统中，气动调节阀凭借响应快、控制稳定、适应性强等优势，被广泛应用于石油、化工、电力及暖通等领域。根据执行机构动作方式不同，气动调节阀通常分为气开阀和气关阀两种类型。二者不仅在结构设计上存在差异，在工作原理、故障安全逻辑及应用场景方面也各有侧重。

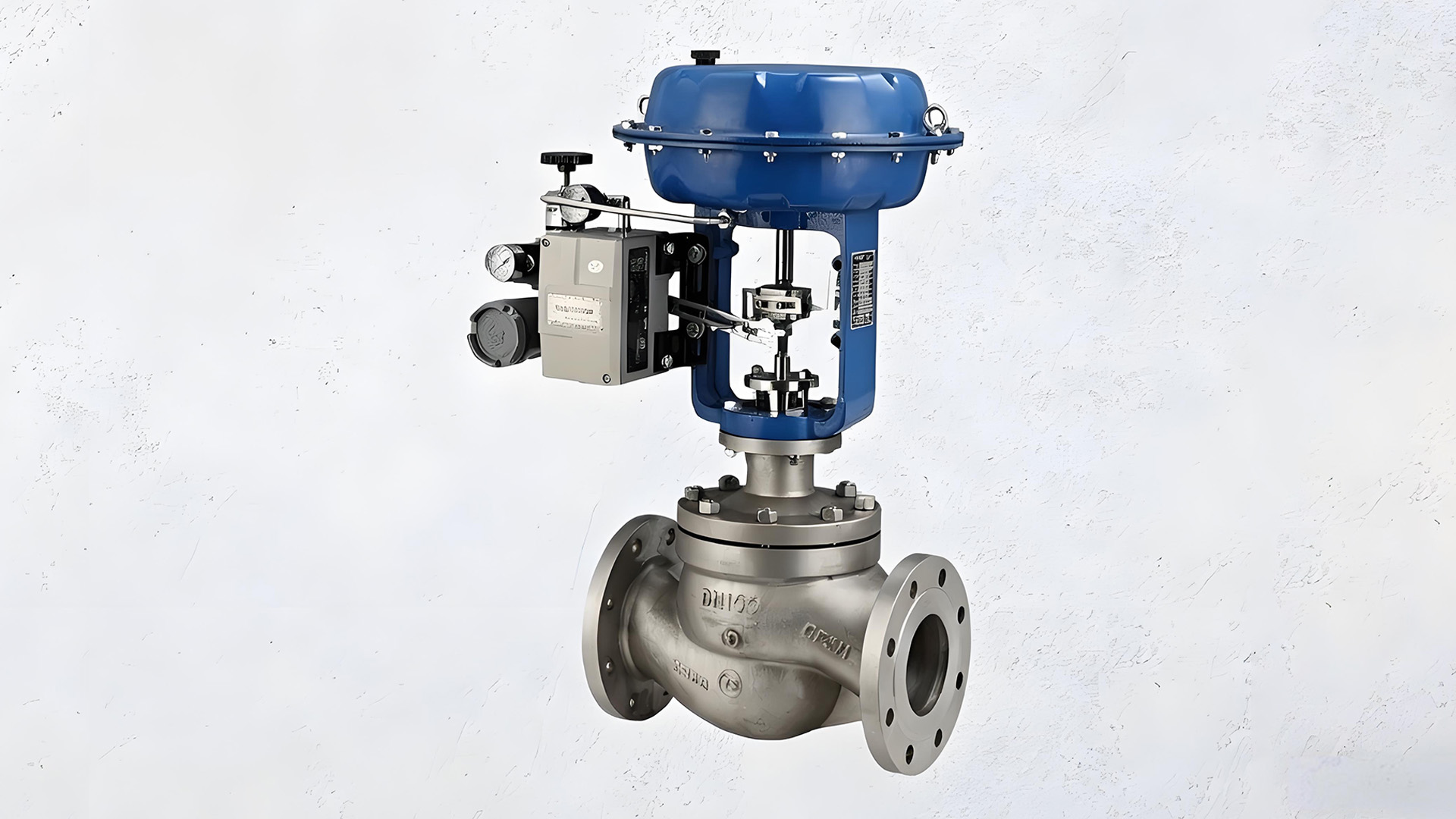

气开阀和气关阀均由执行机构与阀体两部分组成。执行机构通常包括膜片或活塞、弹簧、阀杆及定位器等部件。其中，膜片用于感受气动信号压力并转换为机械推力，弹簧负责提供复位力，阀杆传递动作至阀芯，定位器则用于提升调节精度和控制稳定性。虽然基础结构相似，但两类阀门核心区别主要体现在执行机构的正反作用设计。

气开阀通常采用正作用执行机构，弹簧设置在膜片下方。当控制气压输入时，气压推动膜片动作并压缩弹簧，带动阀杆运动，使阀门逐步开启；当气源中断时，弹簧复位推动阀门关闭，因此形成“有气开、失气关”的工作特性。这种设计满足故障关断需求，适用于易燃、易爆或有毒介质输送系统，在失气情况下能够自动切断流路，提升系统安全性。

与之相对应，气关阀采用反作用执行机构，弹簧通常位于膜片上方。气压作用时驱动阀杆动作使阀门关闭，而当失去气源时，弹簧复位使阀门自动打开，因此形成“有气关、失气开”的动作逻辑。这类阀门多应用于需要故障保持流通的场合，例如冷却系统、放空系统或防止设备过热的工艺流程，可在异常状态下维持介质持续流动。

从工作原理来看，两者本质区别在于气动信号压力与弹簧复位力作用关系的不同。气开阀随着气压增大开度增加，而气关阀则随着气压增大开度减小。这种不同决定了两类阀门在自动控制系统中的控制逻辑与安全功能定位。

在实际应用中，气开阀和气关阀的选型首先取决于工艺安全需求。对于危险介质输送系统，通常优先选择气开阀，通过失气自动关闭实现故障保护；而对于需要持续流通保障设备运行安全的场合，则更适合采用气关阀，通过失气自动开启确保系统不中断运行。与此同时，阀门动作方式还需与PLC、DCS等控制系统信号逻辑匹配，以保证调节过程稳定可靠。

除动作方式外，现代气动调节阀在设计上还兼顾灵活性与可维护性。部分产品可通过改变执行机构安装方向或调整弹簧配置，实现气开与气关形式转换。配套气动定位器也需根据阀门动作方向对应设置正作用或反作用模式，确保控制信号与阀门开度准确匹配。此外，定期进行失气动作测试，验证弹簧复位功能是否可靠，也是保障故障安全功能的重要措施。

总体来看，气开阀与气关阀并无优劣之分，其核心在于根据工艺介质特性、安全要求及控制逻辑进行合理选型。正确理解其结构特点和工作原理，不仅有助于优化系统控制性能，也为工业过程安全稳定运行提供重要保障。
