揭秘真空蝶阀：高效密封，精准流量控制利器

真空蝶阀的原理主要基于其蝶板的旋转来控制流体的通断或调节流量，特别是在真空或低压环境下。以下是真空蝶阀工作原理的详细解释：

结构组成

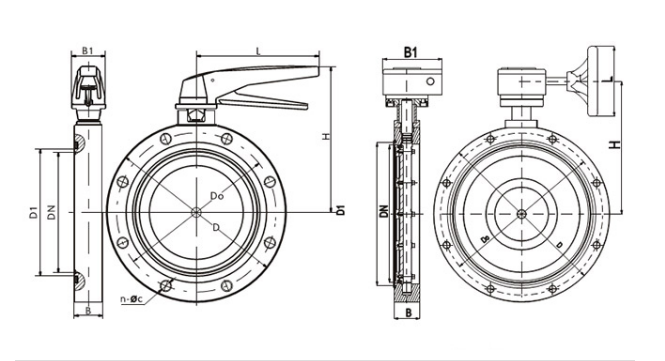

真空蝶阀主要由阀体、蝶板、阀杆、密封圈等部件组成。阀体是流体通过的管道部分，蝶板是一个圆盘形的部件，能够围绕阀杆旋转，从而改变流体的通道大小或完全阻断流体。密封圈则用于确保蝶板与阀体之间的密封性，防止流体泄漏。

工作原理

关闭状态：当真空蝶阀处于关闭状态时，蝶板完全旋转到与流体通道垂直的位置，从而阻断流体的流动。此时，密封圈紧密贴合在蝶板和阀体之间，形成有效的密封，防止流体在真空或低压环境下泄漏。

开启状态：当需要允许流体通过时，蝶板会围绕阀杆旋转，逐渐打开流体通道。随着蝶板的旋转，流体通道的面积逐渐增大，流体流量也随之增加。在完全开启状态下，蝶板与流体通道平行，流体可以顺畅地通过。

调节状态：真空蝶阀还可以通过调节蝶板的旋转角度来调节流体的流量。通过控制蝶板的开度，可以实现对流体流量的精确控制，满足不同工况下的需求。

密封性

由于真空蝶阀在真空或低压环境下使用，因此对其密封性的要求非常高。为了确保密封性，真空蝶阀通常采用多层软硬叠式密封圈或特殊材料制成的密封圈，并通过精密的加工和装配工艺来确保密封圈与蝶板和阀体之间的紧密贴合。

耐高温膨胀

在真空或高温环境下，材料可能会发生膨胀。为了确保真空蝶阀在高温环境下的正常工作，其材料和结构设计需要考虑到耐高温膨胀的因素。通过选择合适的材料和优化结构设计，可以确保真空蝶阀在高温环境下仍然能够保持良好的密封性和稳定性。

综上所述，真空蝶阀通过蝶板的旋转来控制流体的通断和流量调节，在真空或低压环境下具有优异的密封性和稳定性。其工作原理简单、操作方便、结构紧凑、使用寿命长，因此在多个工业领域中得到了广泛应用。
