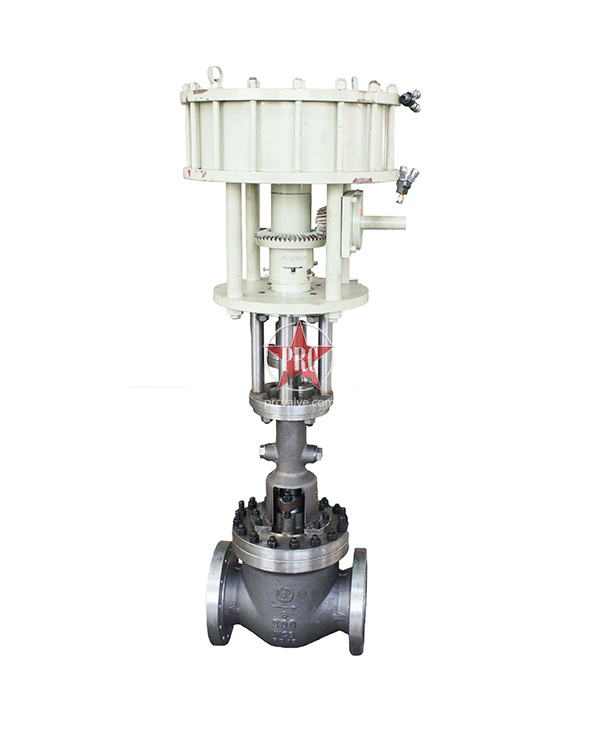

轨道球阀

轨道球阀是一种开关阀，阀杆上装有导向槽和销轴，球体下轴采用球体结构，由阀底支撑，球体上端装有限位销，与阀杆销轴配合。当通过手轮或执行机构打开阀门时，阀杆沿着导槽上升，球体在阀杆销的作用下向脱离阀座的方向摆动。阀门关闭时，阀杆和球的运动轨迹正好相反。该轨道球阀为全通式，流阻小，密封性能可靠，广泛用于固体颗粒介质，如水煤浆、黑水等。

设计规范

设计与制造：ASME B16.34、API 608、GB/T 12237

端到端：ASME B16.10、GB/T 12221

端接：ASME/ANSI B16.5；ASMEB16.25&HG20615；GB；JB；JIS；BS；DIN

检验与测试：ASME B16.104；API 598；GB/T 26480

产品设计特点

摆动式球体，无摩擦开合。

单阀座设计，避免了双阀座阀门中腔异常高压的风险。

球体和阀座表面经过硬化处理，在恶劣工况下仍能保持良好的密封性能。

顶部入口设计，可在线维护。

低扭矩特性，可选择经济型执行机构。

防爆阀杆。

加长阀帽设计，满足低温工况对填料的安全要求。

可注入式填料设计，实现阀杆填料注入密封剂的在线维护。
