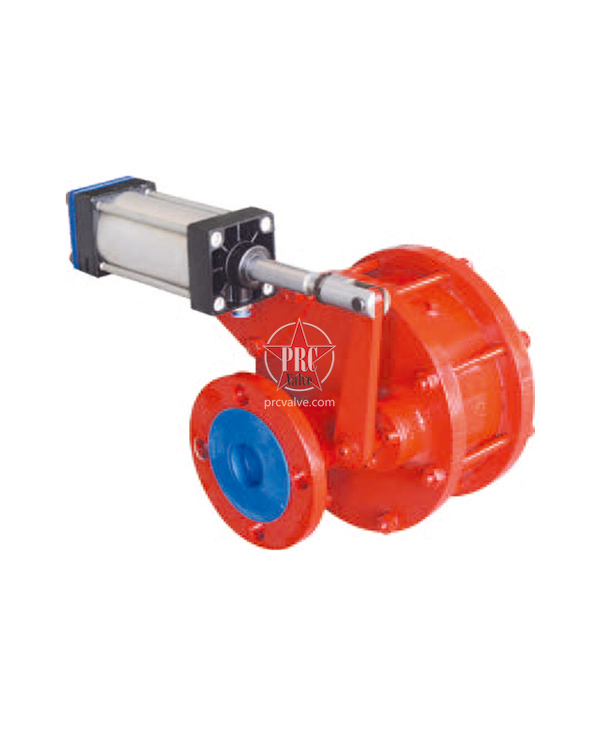

旋转碟阀

旋转圆盘阀是一种快速开关阀，通过滑动圆盘实现开启或关闭。它专为处理磨损性和侵蚀性介质而设计，能在苛刻的应用条件下长期工作。其独特的硬密封表面具有自磨功能，可在磨损性和侵蚀性介质中持续改善密封性能，并确保其使用寿命比其他阀门长数倍。旋转碟阀主要用于煤化工、多晶硅等行业。

结构

1.三宝拉旋转碟阀有6种类型，即

2.单碟阀（DP型）：适用于静压作用在碟片背面或反向压力很低（＜0.25Mpa）的工况，如反向压力较高，请咨询三宝拉公司。

3.双盘（SP 型）：双向密封、双向流动。

4.双圆盘，只有一个阀座（SP1 型）： 该阀适用于关闭时物料的压力全部垂直作用于阀瓣背面或反向压力不大于 0.25 Mpa 的工况。当阀门关闭时，无圆盘侧的圆盘可防止物料落入阀体空腔，这种设计使阀门更易于开启或关闭。

5.单瓣，带锁定装置（DS 型）：单瓣的强度不足以支撑重物和某些垂直管道中的静压。最大反向压力将根据工况设计。

6.三通阀（ST 型）： 根据工况条件，采用单圆盘和双圆盘来实现单向开启和双向关闭的状态。这种设计可替代两个单盘式旋转碟阀。

7.二合一型（SV 型）： 将两个单盘旋转碟阀合二为一，节省安装空间，减轻阀门重量。上阀和下阀可分开密封开启和关闭。在开启或关闭过程中，下阀和上阀轮流开启或关闭，以延长其中一个的使用寿命。

产品设计规格

设计与制造：ASME B16.34；GB 12224

端到端：ASME B16.10&GB/T 12221

端接：ASME B16.5；ASME B16.25

检验与测试：API 598；ASME B16.104

产品设计特点

独特的旋转盘

加长的摇臂可提供更大的输出扭矩

金属座设计

宽阔的密封面

等孔端

下吹结构可减少材料积聚

开放式阀腔设计

平密封面，自攻盘

防冲出阀杆

可再生阀座设计
